回收 Keysight E5250A 低漏电开关

回收 Keysight E5250A 低漏电开关

Keysight E5250A低泄漏开关主机提供插件模块，用于将CV-IV测量与自动化测量系统集成，以进行长期可靠性测试。

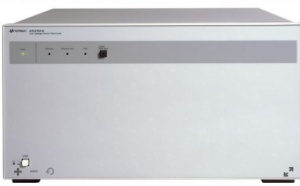

E5250A 低漏电开关主机
一般特性
支持的两种矩阵卡：E5252A 矩阵卡和 E5255A 多路复用卡
Keysight E5252A 矩阵卡支持经济高效的非 Kelvin 开关矩阵功能
Keysight E5255A 多路复用卡支持长期的多地点可靠性测试
Keysight EasyEXPERT 软件可以使用测试应用软件控制并实现开关设置的自动化
测量能力
使用 4156C、B1500A 或 E5270B HRSMU，通过开关可实现 20 毫微微安的测量分辨率
< 3.5 秒的瞬时电流稳定时间（< 450 fA）（10 V 输入步进）（补充信息）：
10 MHz 带宽（- 3dB），使用 E5252A 卡（补充信息）
为低电流（三轴）路径提供 10 T 欧姆的通道隔离 ，使用 E5252A 卡
体系结构（使用 E5252A 矩阵卡）
6 路低电流（三轴）输入和 4 路通用（同轴）输入
模块化设计支持 x12、x24、x36 和 x48 三轴输出配置
三轴输入 1 至 4 具有指定的内部路径
三轴输入 5 至 6 和 4 路共轴输入复用多个路径（3：1），并共享 2 个内部路径
体系结构（使用 E5255A 多路复用卡）
每个卡具有 6 路低电流（三轴）输入，3 路直流偏置（共轴）输入
模块化设计支持 x24、x48、x72 和 x96 三轴输出配置
可以集合最多 4 个 E5250A 主机，以支持高达 384 个输出通道
Keysight E5250A 低漏电开关主机可以将单一测量站（例如 Keysight B1500A、4155C 或 4156C）扩展为一个自动化测量系统。插入式模块经过配置，可以作为跨点矩阵用于通用参数测量，或是作为多路复用器用于长期可靠性测量。

配置为 24（8 x 3）通道多路复用器的 E5250A 具有 384 个通道和通常只有昂贵的大型输入器件才具备的先进特性，是进行长期可靠性测量的理想选择，并能使用成本较低的电源提供恒定的压力测试条件。

大量的通道和可提供压力测试条件的低成本电源可对数以百计的并联器件进行高效测试，既节省成本和时间，又能获得 、一致的结果。

特性

10 x 12 矩阵开关，用于通用参数测量
按顺序测量同一测试结构中的多个器件
10 路输入和 48 路输出可以提高灵活性和精度
提供 2 路低漏电输入和 4 路标准输入，用于 I-V 测量
2 个具有 电容补偿的 C-V 路径
两路用于脉冲、差分电压和其他测量的辅助输入
24（8 x 3）通道多路复用器，用于可靠性测试

可提供 384 个通道，用于执行高效的并联测试
低成本电源可提供恒定的压力测试条件
可预防电涌，从而提供 的测量结
