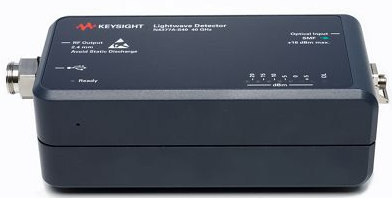

N4377A 光波检测器是一款 USB 供电的光电转换器，具有内置光功率计功能。如果与矢量网络分析仪或频谱分析仪一起使用，它可以实现光子学中的频域应用。

40 GHz，850 nm 型号用于多模光纤
40 GHz 和 70 GHz（1.3 μm/ 1.55 μm 范围）型号用于单模光纤
工作波长范围十分宽广
幅度响应不确定度（40 GHz 型号）：≤ ±1.3 dBe
幅度响应不确定度（70 GHz 型号）：≤ ±1.6 dBe
平均光功率测量不确定度：≤ ±0.5 dB
N4377A 光波探测器是一款通过 USB 接口供电的独立式光电转换器，同时还内置光功率计功能。利用这个转换器上存储的幅度和相位响应校准数据，矢量网络分析仪（如 PNA、PNA-X）可以排除其对光发射机或调制器测量的影响，在光子域实现 的 S21 参数测量。这个转换器具有较低的固有噪声和高带宽，对电子频谱分析仪执行激光线宽和调制谱测量大有裨益。

经过校准的内置光功率计可提供平均功率测量，并可以测量光插入损耗。转换器上显示的柱形图不仅可以指示检测到的光纤弯折或断裂、连接不良或信号丢失，还有助于确保光波不超出检测器的线性光功率范围。

N4377A 光波探测器适用于 40 GHz 和 70 GHz 带宽的单模光纤，校准波长分别为 1310 nm 和 1550 nm。40 GHz 带宽型号的工作波长范围为 1064 nm 至 1650nm；70 GHz 带宽型号的工作波长范围则超出了 1200 nm 至 1650 nm 的整个 CWDM 范围。

N4377A 光波探测器的 40 GHz 多模光纤型号在 850 nm 处进行了校准，但也可以在 SWDM 波长和后高 1600 nm 波长运行。
