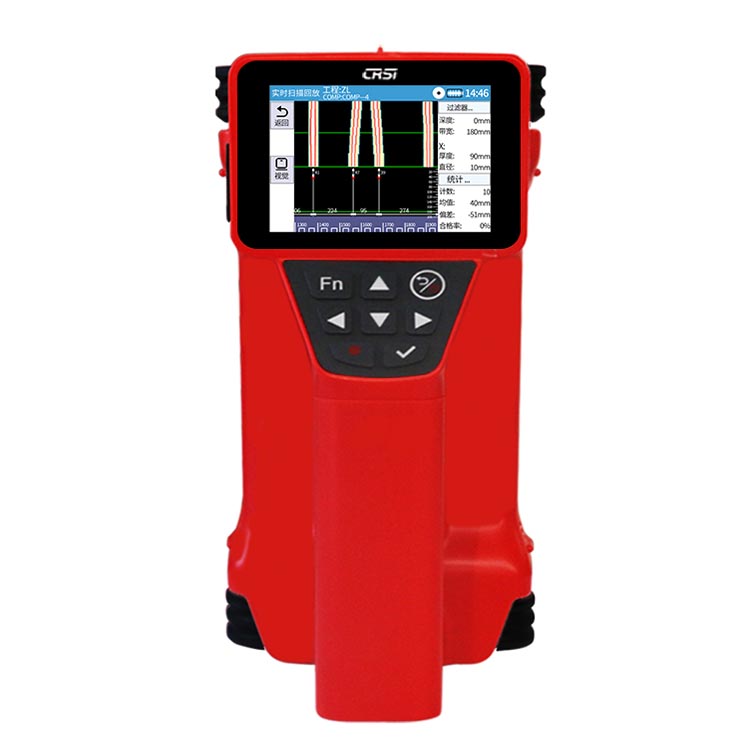

手持式钢筋成像仪，

功能一、准确显示倾斜钢筋的分布情况（以后是不是可以计算倾斜角度）

手持式钢筋成像仪采用七点测量方式对钢筋位置进行测量。轻松解决了倾斜钢筋的测量难题。

功能二、清楚的判定是否存在断筋的问题，判定是不是铁钉，绑扎钢丝等金属杂物

手持式钢筋成像仪的图像显示功能，可以清楚的显示出钢筋的断筋情况。也可以显示出测量范围内的各种金属杂质，避免误判为钢筋。

功能三、显示出是否有两个并排钢筋，钢筋连接是否有套筒

尤其是在装配式结构的建筑物中，能够显示出两根钢筋之间的连接套筒。还可以显示在钢筋绑扎过程中是否存在并排筋。

功能四、消除残磁、零漂，长时间测试不需要再清零了

功能五、测试时不受箍筋影响

功能六、不同色彩显示保护层的厚度

功能七、三维软件处理功能，能显示各个点的保护层厚度

功能八、过滤器功能，可以剔除无效数据

手持式钢筋成像仪技术参数

能够用图像的方式真实呈现混凝土结构内部钢筋、杂质分布情况，并测试混凝土结构内部钢筋数量、保护层厚度、钢筋间距，测试时不受箍筋

影响，并可测试倾斜钢筋，密集钢筋。特殊的结构设计可以方便的在结构物标记钢筋位置。主机与传感器一体式结构，便于携带及现场操作。

采用十四线圈结构设计，测试速度更快、精度更高、分辨力高。

以图像方式直观显示出钢筋分布情况，准确给出钢筋各点保护层厚度。通过颜色的深浅呈现不同深度的钢筋，形象显现钢筋的保护层厚度。

真实呈现断筋，斜筋，杂质(如铁钉、绑扎钢丝等)分布情况。

测试时不受箍筋影响，即使跨箍筋测试也不影响测试结果。

无需清零，算法可以保证仪器使用时无需清零操作、长时间使用能保证测试结果的一致性。能准确识别密集筋，清楚指示钢筋位置。对于密集

筋检测实现不丢筋，测试间距也能准确测量。

50m超长距离测试。另有区域扫描功能，可以全面展示某一片区钢筋的全部信息。

过滤器的配置，用户可以通过调节过滤器带宽和深度，滤掉无用数据，保证钢筋测试数

据的可靠性。

配有机外软件分析功能，提供三维立体图像浏览，实现用户所需要的各种检测报告。

影响因素

1.钢筋直径误差对测试结果造成影响，如果存在劣质钢筋或者实际测试直径与仪器输入的钢筋直径不符，保护层厚度会出现偏差

2.因为仪器原理是电磁感应，现场尽量避免强磁场的干扰

操作要点

1.数据传输两种方式，数据传输线和读卡器，切记在关机状态下插拔内存卡，否则会卡机

2.仪器线圈感应位置是在主机两侧，由左向右移动主机感应位置是仪器左侧线圈反之同样

3.参数设置完成之后进入测试界面，按左下角红点键两秒，仪器会报警并弹出三根红线方可进行测试，测试完成后还需要再按一次红点按键方可结束测试。
