地质罗盘的结构：

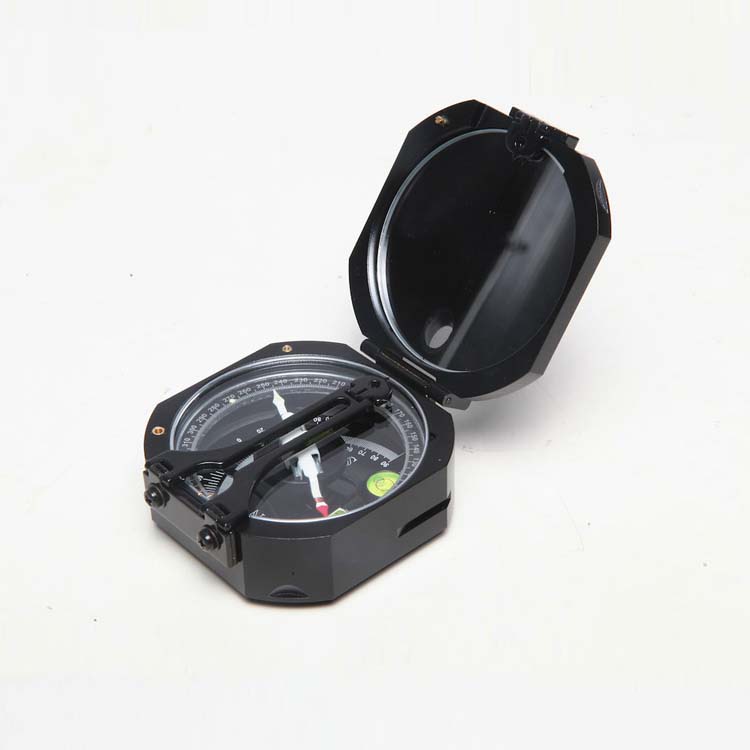

地质罗盘仪DQY-1

地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。由磁针、刻度盘、测斜仪、照准觇板、水准器等几部分安装在一

铜、铝或木制的圆盆内组成。

（一）磁针

一般为中间宽两边尖的菱形钢针，安装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项

针尖的碰撞，以保护顶针尖，延长罗盘使用时间。在进行测量时放松固动螺丝，使磁针自由摆动，后静止时磁针的指向就是磁针子午线方向。

由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北

两端。

（二）水平刻度盘

水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，0度和180度分别为N和S，90度和270度分

别为E和W，利用它可以直接测得地面两点间直线的磁方位角。

（三）竖直刻度盘

专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。

（四）悬锥

是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的前端所指刻度即为倾角或坡角的度数。

（五）水准器

通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。

（六）对准器

包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。

用途

1测产状：包括走向、倾向、倾角；

2地形草测：包括定方位(即交会定点)，测坡角，定水平；

3测垂直角。

主要性能

1.磁针阻尼时间(磁针偏转90°至停留在原位置上的时间)为30-60秒。

2.读数误差：

a)磁针转动前后所指示之度数误差不大于0.5°；

b)磁针在0-180°、90-270°处由于偏心所引起误差不大于0.5°；

c)测角器的读数误差不大于0.5°

3.水准器灵敏度：

a)长水准器为15′±3′/2mm

b)圆水准器为30′±5′/2mm

4.仪器外形尺寸85×73×35毫米。

5.仪器重量不超过0.27kg。
