哈光矿用YBJ-500A激光指向仪

单位名称：南京弘图仪器有限公司

网上报价仅作参考，准确价格欢迎来电咨询

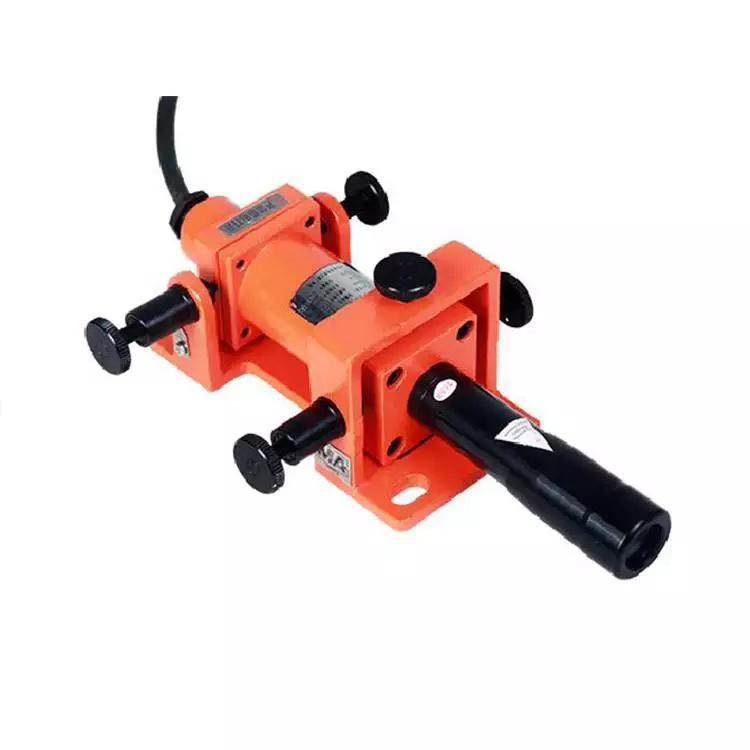

YBJ-500A矿用隔爆型激光指向仪

该系列产品主要应用于 用于矿山巷道掘进时的指向定位；掘进机推进方向的控制；煤矿综采工作面的定位。

输入电压 AC 127V / 220V

激光功率 ≥5mw

有效测量 600m

光斑直径 ≤ 40mm ( 600m 处 )

防爆方式 隔爆型

仪器重量 3.5kg

一、概述

1．特点

YBJ矿用隔爆型激光指向仪是集电子、光学机械等技术为体的仪器。具有外形美观、体积小、重量轻、防爆等特点。仪器安装采用固定式，可

快速固定在锚杆上。仪器可在360°范围任意粗调，微调准确；调节方便，制动可靠。产品采用自主研发的光学系统，可采用红、绿两种光源，

光斑大小、矿下施工需求。仪器采用交直流转换电源模块，交流宽电压AC80V～AC245V供电，具有保护功能。

2．标准

GB3836-2010 MT870-2000 Q/HGY22-2012技术条件

3．主要用途及适用范围

仪器主要用于煤矿井下巷道开采时提供中腰线定位、运输管道、运输皮带、风管、水管、电缆铺设等方向定位。还可为地铁、公路、铁路、桥

梁、隧道、涵洞、输油管道铺设、排水施工等巷道掘进提供准直线。

4．仪器型号定义

注：YBJ-500A矿用隔爆型激光指向仪

5．使用环境

大气压：86kPa～110kPa

环境温度：-20℃～+40℃

空气相对湿度：≤95%RH（+25℃时）

含有爆炸性气体（甲烷）和煤尘混合物的煤矿井下环境中

在无明显破坏绝缘的气体或蒸汽的环境中

污染等级：3级

二、结构特点及工作原理

1．结构特点：

仪器将电源模块、光学组合为体，具有外形美观、体积小、重量轻等特点。

仪器粗调采用360°可旋转锁紧机构，安装采用固定式锁紧装置，固定仪器方便快捷。仪器通过微调机构可在不小于±1.5°范围内进行水平、垂直

细微调整。

2．工作原理：

仪器接入供电电压AC127V后，通过电源模块转换成直流电压给激光管供电，产生激光束，再通过光学系统产生激光远程指向光束，其测程分别

达到500米。

三、技术参数

安装方式：固定式

防爆形式：矿用隔爆型

防爆标志：ExdIMb

激光指向仪工作制：连续运行

供电电压：AC127V (电压在AC105V～AC140V之间仪器可正常工作）

工作电流：≤90mA

光 功 率：不大于15mW

有效测程：500m

光斑直径： 在500m处光斑直径不大于50mm

光斑漂移量: 在500m处光斑漂移量应不大于10mm

横向、纵向粗调：360°任意

横向、纵向调节范围：≥±1.5°

四、外型尺寸及重量:

尺寸：298×182×110（mm）

重量：3.4 kg
