华盛昌DT-QT5000电能质量分析仪

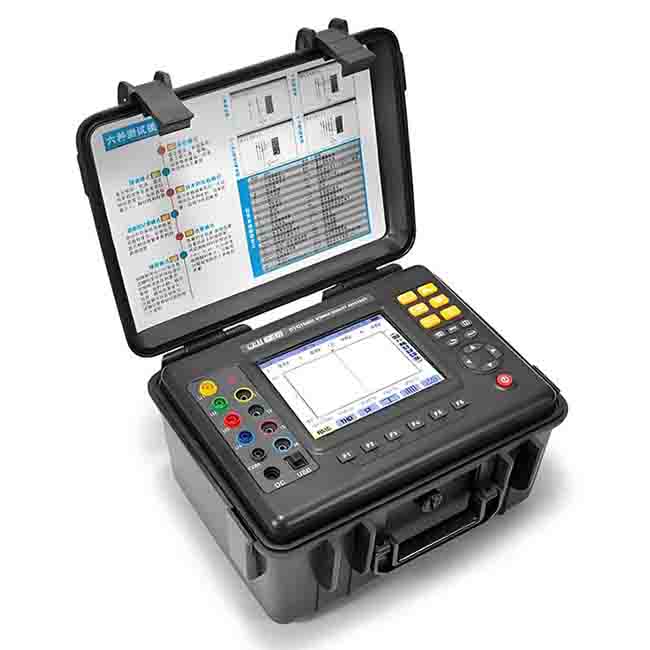

华盛昌DT-QT5000电能质量分析仪DT-QT5000电能质量分析仪是测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的大小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。 当前电力应用中，因越来越多的大型用电设备，越来越复杂的电网系统而产生的故障也越来越复杂，越来越难以排查，且由于各行业的发展对电网的电能质量提出的要求也越来越高，我们为此提供了这一种可以更快速、更准确地排除复杂电力系统故障，更全面、更系统地监测和维护电能质量参数的测量与分析仪器。

DT-QT5000技术规格/参数

电源：可充电锂电池组9.6V，外接充电器。

电池电量指示：电池符号5格-显示电量，当电池电量过低时,提示1分钟后自动关机。

工作电流：约490mA，电池满电连续工作约10小时。

显示模式：LCD彩屏,640dotsX480dots，5.6寸，显示域116mmx88mm。008尖小形电流钳:8mmx15mm;

钳口尺寸(选配)

020圆口形电流钳:20mmx20mm;

050圆口形电流钳:50mmx50mm;

300R柔性线圈电流传感器(带积分器):Ф300mm。

仪器尺寸长宽厚:277.2mmx227.5mmx153mm。

通道数：4路电压，4路电流。

线电压：1.0V~2000V。

相电压：1.0V~1000V。

电流(选配)

008电流钳:10mA~10.0A;

020电流钳:0.10A~100A;

050电流钳:1.0A~1000A;

300R柔性线圈电流传感器(带积分器)10A~6000A

频率：40Hz~70Hz。

电力电量参数：W，VA,Var,PF,DPF,cosф,tanф。

电能参数：Wh，Varh,Vah.

谐波：有，0~50次。

总谐波失真：有，0~50次，各相。

暂态记录组数：150组

电压闪变：有

启动电流模式：有，100秒

三相不平衡度：有

记录：300天（同时记录20个参数，每5秒记录1点）

大小记录值：有，可测一段时间的大小值

告警：40种不同类型参数选择，12800组告警日志

峰值：有

截图容量：60个

菜单语言：中文、英文

通讯接口USB

自动关机：在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机

背光功能：有，适合昏暗场所及夜间使用。

主机：1.6kg(带电池);

电压测试线长：3m

电流钳形表：2m

耐压：仪器线路与外壳间耐受3700v/50Hz的正弦波交流电压历时1分钟

绝缘：仪器线路与外壳之间≥10MΩ

结构：双重绝缘，带绝缘防振套
