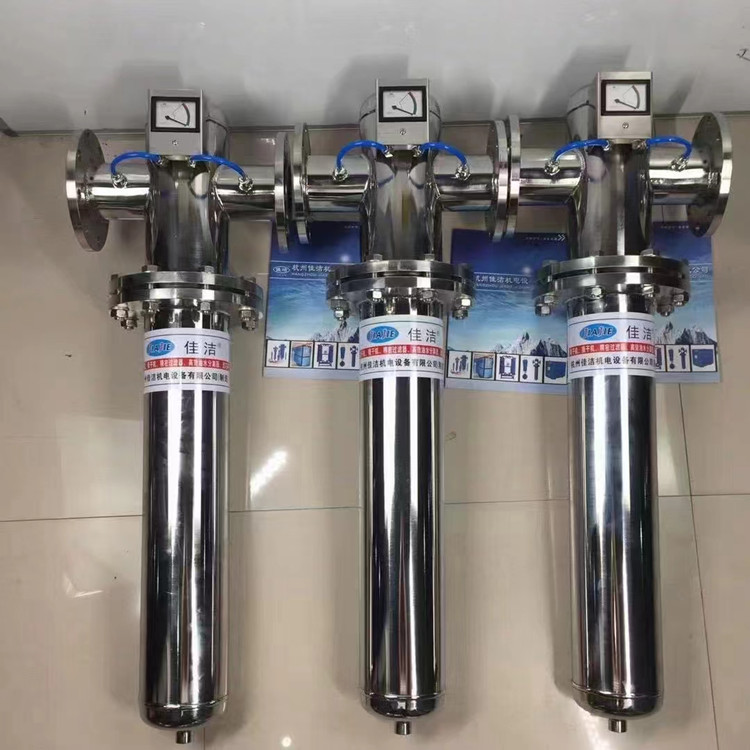

不锈钢气体过滤器 不锈钢液体过滤器

不锈钢气体过滤器 不锈钢液体过滤器

【1】工作原理该过滤器芯采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内壁上的杂质微粒随水流进穣盘内并从排污阀排出。特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。

技术参数

4、滤网孔径：50-1000μm

5、冲洗时间：反冲洗单循环过程23秒左右

1、进出口通径：

原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：

按照过滤管路可能出现的高压力确定过滤器的压力等级。

3、孔目数的选择：

主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

4、过滤器材质：

过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服务条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算

水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

过滤机

工作时，待过滤的水由水口时入，流经滤网，通过出口进入用户所须的管道进行工艺循环，水中的颗粒杂技被截留在滤网内部。如此不断的循环，被截留下来的颗粒越来越多，过滤速度越来越慢，而进口的污水仍源源不断地进入，滤孔会越来越小，由此在进、出口之间产生压力差，当大度差达到设定值时，差压变送器将电信号传送到控制器，控制器喊启动驱动马达通过传动组件带动轴转动，同时排污口打开，由排污口排出，当滤网清洗完毕后，压差降到小值，系统返回到初始过滤状，系统正常运行。

设计特点

1、过滤设备采用技术的内部机械结构，实现了真正意义上的高压反冲洗功能，可轻松彻底地清除滤网截留的杂质，清洗无死角，通量无衰减，保障了过滤效率和长久的使用寿命。

2、不锈钢过滤器采用304、316L不锈钢楔形滤网，强度大、精度高、耐腐蚀，高过滤精度可达25微米。

3、不锈钢过滤器通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。

4、不锈钢过滤器易损件少，无耗材，运行维护费用低，操作管理简单。

5、不锈钢过滤器运行精确，可以根据不同水源和过滤精度灵活调整反冲洗压差时间和时间设定值。

6、不锈钢过滤器在反冲洗过程中，各个(组)滤网依次进行反冲洗操作；确保滤网安全、高效清洗，而其他滤网不受影响，继续过滤。

7、不锈钢过滤器采用气动排污阀，反冲洗历时短，反冲洗耗水量少，环保经济。

8、不锈钢过滤器结构设计紧凑合理，占地面积小，安装移动灵活方便。

不锈钢过滤器的优点：

稳定的过滤效果;

深层过滤，杰出的拦污能力;

操作简单，维护方便;

系统运行成本低，性能可靠，寿命可长达10年以上。

不锈钢叠片式采用不锈钢材质经过长时间防止生锈;设备主要应用行业为：化工、电力、钢铁、机械制造、食品饮料加工、塑料、造纸、采矿、冶金、纺织、石化、环境、高尔夫球场、汽车、自来水前道过滤。

安装使用该类阀门在管道中一般应当水平安装。

安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏

按照不锈钢自清洗过滤器本体上的箭头提示方向连接管道

调式电动部分时，请注意电机的转动方向要与标识方向一致

安装时应考虑便于检修，且应安装旁通管道。

安装时应尽量考虑排污口在下部，便于杂物的排放。

排污管接到排污沟，排污管道不宜过长。过滤器滤网精度换算
