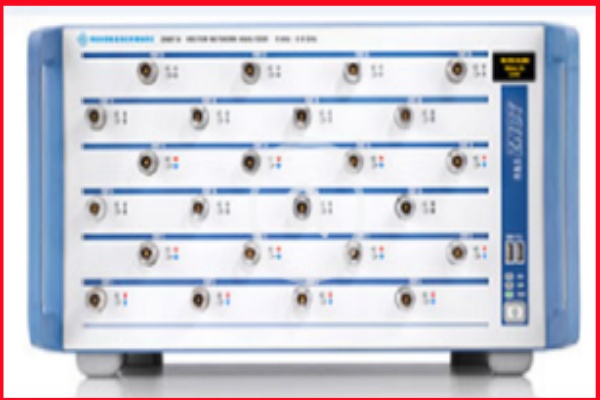

R&S ZNBT 矢量网络分析仪ZNBT8/ZNBT20/ZNBT26/ZNBT40 产品信息
简介

R&S?ZNBT 是多端口矢量网络分析仪，能够提供zui多 24 个集成式测试端口。该仪器可以同步测试多台被测设备，或测量一台zui多带 24 个端口的被测设备。

即便在带有多个端口的情况下，R&S?ZNBT 也只需要很短的测量时间。其他亮点包括宽动态范围、高输出功率电平以及具有高功率处理容量的输入。

该仪器提供两个不同的频率范围：R&S?ZNBT8 可在 9 kHz 至 8.5 GHz 的频率范围内操作，R&S?ZNBT20、R&S?ZNBT26 和 R&S?ZNBT40 可分别在 100 kHz 至 20 GHz、26.5 GHz 和 40 GHz 的频率范围内操作。这些特性使得 R&S?ZNBT 非常适用于移动无线电、无线通信以及电子产品行业中的广泛应用。

该仪器主要用于有源及无源多端口组件的开发和生产阶段，此类组件包括多频段的 GPS、WLAN、Bluetooth? 以及前端模块。性能便于有效分析基站滤波器以及其他高选择性组件

R&S?ZNBT 在基于开关矩阵的多端口系统方面。高集成度使其成为一款极为紧凑的解决方案，可用于分析zui多带 24 个端口的组件，而且所需机架空间少于 R&S?ZNB。

借助便捷的用户界面，即便在非常复杂的多端口测量中，也能轻松处理。R&S?ZNBT 支持多种远程控制选件，并且能够轻松集成到自动化测试系统中，比如用于执行相控阵天线测量。

主要特点

四端口 R&S?ZNBT8 基本单元，可升级到 8、12、16、20 或 24 个端口

八端口 R&S?ZNBT20、R&S?ZNBT26、R&S?ZNBT40 基本单元，可升级到 12、16、20 或 24 个端口

频率范围介于 9 kHz 至 8.5 GHz (R&S?ZNBT8)，或 100 kHz 至 26.5 GHz 或 40 GHz (R&S?ZNBT20)

至多 24 个*相位相参接收机

zui高 140 dB 的宽动态范围

快速扫描时间，201 个扫描点的扫描时间为 2.1 ms (R&S?ZNBT8) 和 2.5 ms (R&S?ZNBT20)

100 dB 的宽功率扫描范围

高功率处理容量

中频带宽范围介于 1 Hz 至 10 MHz

温度稳定性高达 0.01 dB/°K

超过 100 个迹线和通道

轻松配置多端口测量

针对多端口应用优化的手动和自动校准方法

状态信息

兼容 R&S?ZVA/R&S?ZVT 和 R&S?ZNx 系列的所有矢量网络分析仪

特点和优势

适用于高难度多端口测量的平台

真正的多端口网络分析仪

轻松进行多端口测量

支持高功率电平测量

重视速度

具备大量端口，测试时间短

数据传输与扫描同时进行

快速切换仪器设置

通过 TTL 信号控制测试序列

用于控制外部零件处理器的处理器 I/O 接口

同时测试多台被测设备

分段扫描，优化速度和精度

扩展动态范围，快速测量高阻塞滤波器

出色的测量特性

快速准确

出色的长期稳定性，校准间隔久

针对每个应用的校准方法

校准单元加快多端口校准

复杂的有源和无源组件分析

超过 100 个迹线和通道，可针对复杂组件进行特性测量

广泛的虚拟匹配网络，可用于实时嵌入/去嵌

放大器和混频器变频测量

针对均衡被测设备的简单、快速的特性测量

时域分析，具有选通功能并可显示眼图

电压和电流测量

前端模块 (FEM) 测量
