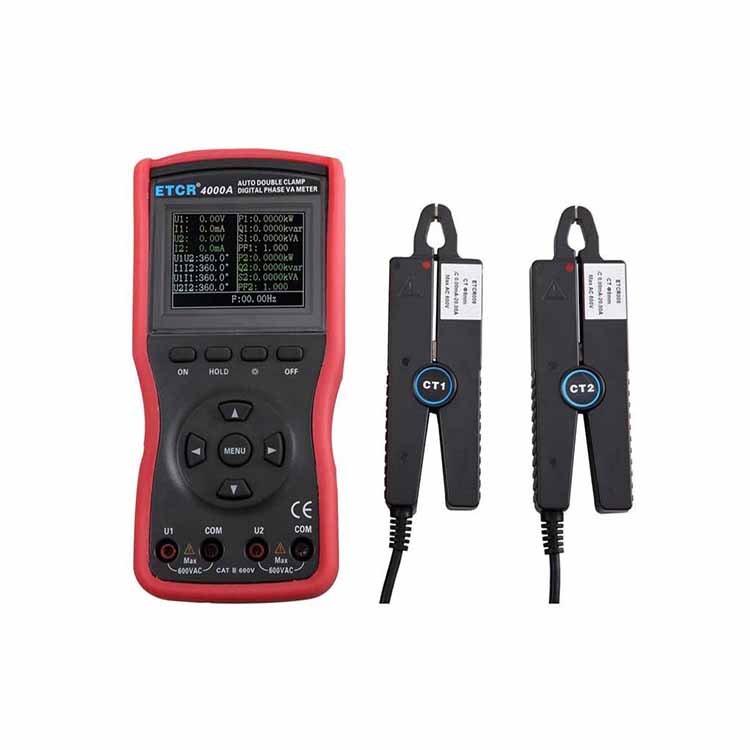

铱泰ETCR4000A双钳数字相位伏安表

功能

同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在

功率、功率因数，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的

相位关系，检查电度表的接线正确与否，检修线路设备等

电源

DC9V 碱性干电池(1.5V AA×6)

量程及分辨力

电压量程：AC0.00V～600V；分辨力：AC 0.01V

电流量程：AC0.0mA～20.0A；分辨力：AC 0.1mA

相位量程：0.0°～360.0°；分辨力：0.1°

频率量程：45.00Hz～65.00Hz；分辨力：0.01Hz

有功功率量程：0.0W～12kW；分辨力：0.1W

无功功率量程：0.0VAR～12kVAR；分辨力：0.1VAR

视在功率量程：0.0VA～12kVA；分辨力：0.1VA

功率因数量程：-1～+1；分辨力：0.001

仪表质量

1140g(带电池)

仪表尺寸

长宽厚：196mm×92mm×54mm

钳口尺寸

尖小形电流钳：Φ8mm

检测速率

约2秒/次

显示模式

LCD显示，240dots×160dots

数据存储

1500组

数据保持

测试中按HOLD键保持数据，“HD”符号显示

自动关机

开机约15分钟后，仪表自动关机，以降低电池消耗

背光功能

有，适合昏暗场所及夜间使用

电压检测

当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池

通讯接口

USB接口，所存数据上传电脑，便于分析管理数据

测试线长度

1.5m

电流钳线长

2m×φ5mm

工作温湿度

-10℃～40℃；80%Rh以下

存放温湿度

-10℃～60℃；70%Rh以下

输入阻抗

测试电压输入阻抗为：1MΩ

耐压

仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟

绝缘

仪表线路与护套外壳之间≥100MΩ

结构

双重绝缘，带绝缘防振护套

适合安规

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2

功耗

开启背光灯最大耗电70mA，电池连续工作8小时

关闭背光灯仪表耗电40mA，电池连续工作12小时

随机附件

主机：1件；电流钳：2件；测试线：4条；USB数据线：1条；软件光盘：1件；电池LR6：6节；仪表箱：1件
