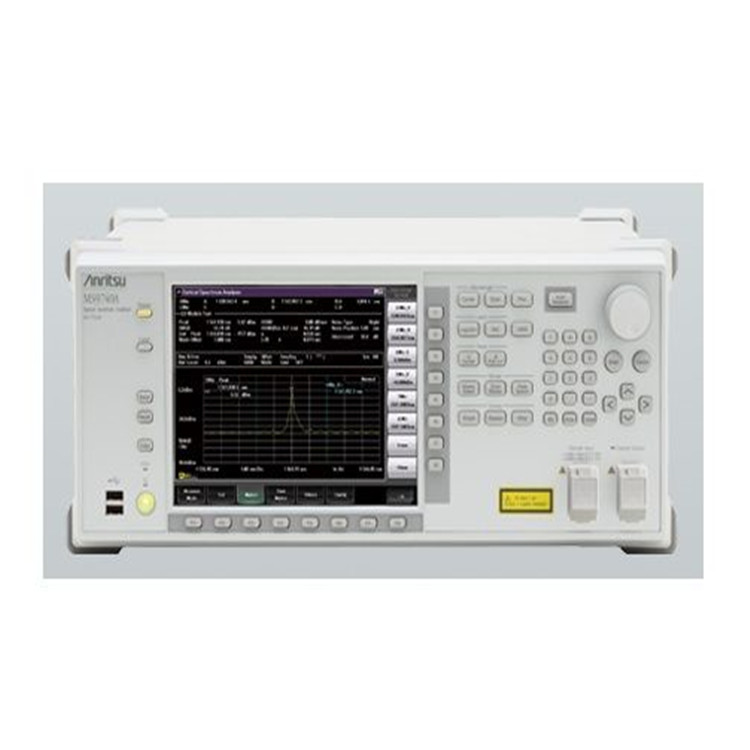

MS9780A 光谱分析仪 供应
MS9780A 光谱分析仪 供应
Anritsu | MS9780A 光谱分析仪|OSA|日本安立
品牌：日本安立 | Anritsu
MS9780A 是一部衍射光栅的光谱分析仪， 用於分析波长频带在 600 至 1750nm 的光谱。 它的输入段被再设计成可支援中心直径为 50/62.5 μ m 的光纤； MS9780A 的输入段可以用作测量 LDs 及 LEDs 等的光谱。除了用作诸如光学 缘体的被动元素的传输特徵外， 亦可用作光纤放大系统的 NF/Gain。 除了基本性能之外， 一个比别的优越， 稳定和可靠的衍射光栅 (暂时未有) 能够容易地通过 WDM 通讯方法精 测量需要的严格规格， 尤其在 1.55 μ m 频带。
这台分析仪由安立公司高科技支援， 在动态范围， 接收敏感度及扫描速度上替代了今天的测量仪器。 尤其是， 它佳的波长和等级规格完全适合密集的 WDM 在 1.55 μ m 频带的需要。 除了可靠性高和优越的基本性能外， 它亦有全系列的应用功能来支援快速和准确的测量。
Anritsu | MS9780A 光谱分析仪|OSA特点
·70dB动态范围
·-90dBm光接收敏感度
·光脉冲测量
·WDM的*应用功能
·频踪及可调激光源
Anritsu | MS9780A 光谱分析仪|OSA技术指标
光纤
SM（9.5 /125μm）^ 1，G（62.5 /125μm）^ 1
波长
范围：600至1750nm
扫描宽度：0,0.2至1200nm
精度：±0.3nm（600至1750nm，通过外部光源进行波长校正后） ）
±0.05nm（1550±20nm，分辨率：0.07至0.2 nm，使用波长参考光源校准校准后）^ 2
±0.1nm（1550±20nm，分辨率：0.5 / 1.0nm，用wavelehbth referenceligth wource选件校准之后） ^ 2
稳定性：±5pm（分钟）
分辨率
设置：0.07 ^ 2,0.1,0.5,1.0nm
精度^ 2， 3.±30％（1300 / 1550nm，分辨率：0.1nm）±15％（1300 / 1550nm，分辨率：0.2nm），±7％（1300 / 1550nm，分辨率：0.5nm）电
平
测量范围（自动关闭，0°至30°C）：-65至+10 dBm（600至1000nm），-85至+10 dBm（1000至1250nm），-90至+ 10dBm（1250至1600nm），- 75至+ 10dBm（1600至1700nm），-55至+ 10dBm（1700至1750nm，+ 10°至+ 30°C）
测量范围（衰减器，关闭，0°至+ 30°C）：-65至+ dBm （1100至1650nm）
精度^ 2±0.6dB（1300 / 1500nm，-23dBm，分辨率：≥0.2nm）
稳定性^ 2±0.1dB（1550nm，-23dBm，分辨率：≥0.2nm，1分钟）
线性^ 2：±0.1dB（1550nm，-50至0 dBm）
偏振依赖性^ 2：±0.15dB（1300 / 1500nm，分辨率：≥0.5nm）
动态范围^ 2
正常模式：62dB（±1nm），58dB （±nm）* 1550nm，分辨率：0.07nm
宽动态范围模式：70dB（±1nm），60dB（±0.5nm）* 1550nm，分辨率：0.07nm，25°±5°C
回波损耗^ * 2：32dB（ 1300 / 1550nm）
扫描
扫描宽度：0,0.2至1200nm
扫描速度（典型^ 4）：0.5s（扫描宽度：500nm，正常模式下测量，VBW：10kHz
显示
6.4英寸彩色TFT-LCD
存储器
A，B（2条迹线），3.5英寸FDD（用于Windows）
打印机
内部（热敏型）
接口
GPIB，RS-232C
主要功能
光脉冲测量，功率监控器，波长自动校准
工作条件
工作温度：0°至+ 50°C（FDD：5°至50° C）储存温度：-20°至60°C
相对湿度：≤90％（无凝露）
功率
85至132 Vac / 170至250 Vzc，47.5至63Hz，150VA（大）
尺寸和质量
320（W）* 177（高）* 350（D）mm，≤16.5kgEMC
^5
EN55011：1991 Group1，Class A
EN50082：1992
