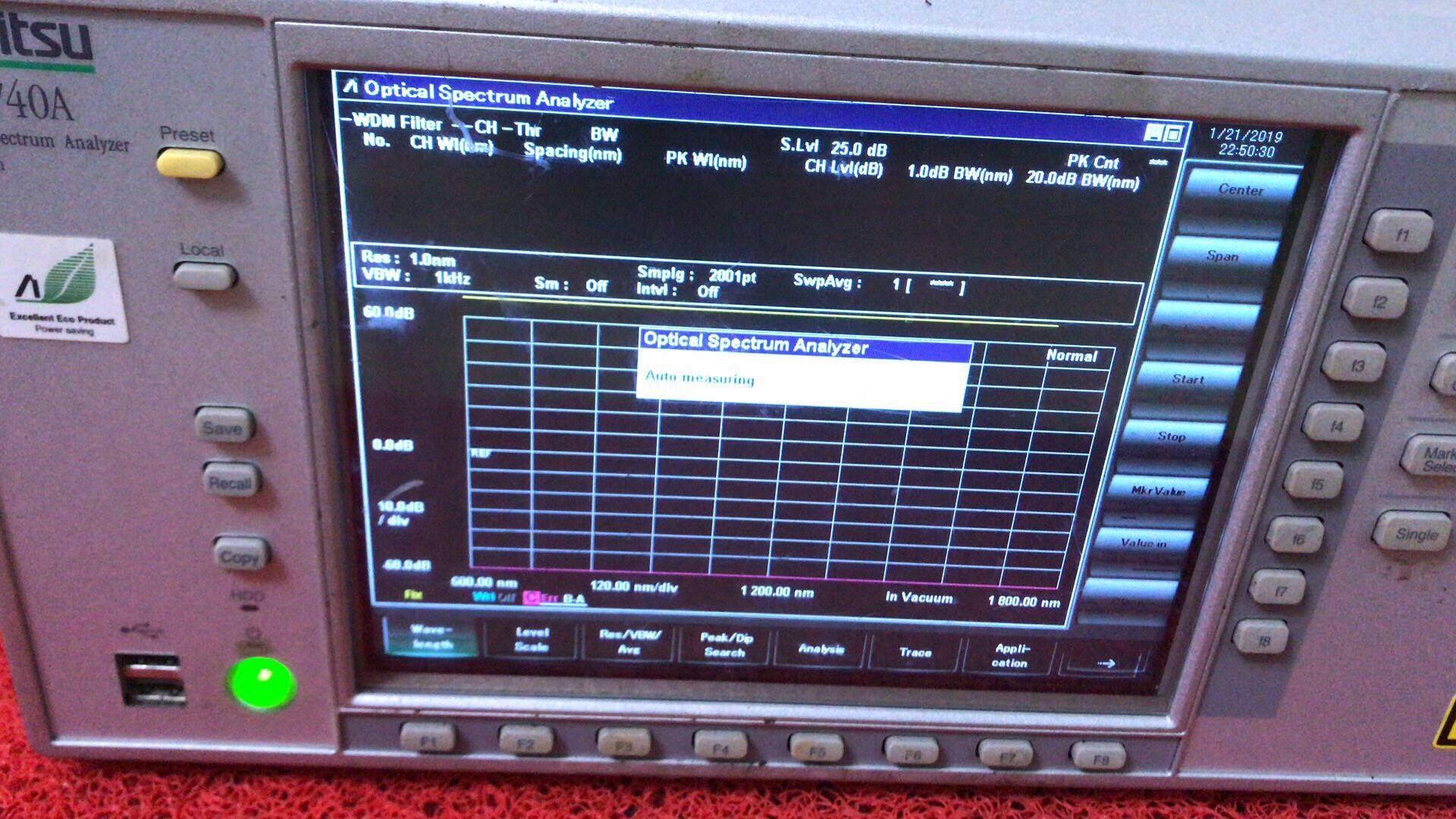

Anritsu 光谱分析仪 MS9740A/MS9710C
特征
0.2秒以下/5nm的测试速度、缩短对光有源器件解析的时间。配备 针对光有源器件评价用的应用软件。非常好的 58dB以上的动态范围性能 (距离峰值波长0.4nm的地方)30pm的 小分辨率一台对应SM光纤、MM光纤低功耗（75V）、重量轻(15kg以下)

MS9740A是安立推出的新的台式光谱分析仪。在过去长期以来在研发领域 使用的MS9710C/MS9780A的大动态范围、高分辨率等为首的 的光学基本性能基础上、进一步改进性能，实现了在光有源器件生产线上所强烈要求的高速测试功能。从波形扫描到波形解析以及向外部控制设备的数据传送，实现了 0.2秒以下的整体测试速度。与以前的型号相比，测试速度为原来的5倍，即同样测试只需以前的1/5的时间。

对于光有源器件的厂家来讲、削减以光收发模块为首的器件生产成本是个重要课题。针对器件测试所需的测试仪表，期望能实现 的评价测试从而缩短测试时间。

MS9740A 光谱分析仪、大幅缩短从波形扫描到向外部控制设备的数据传送的整体测试时间，并简化解析步骤，具有很好的 ，将对生产效率的改善作出贡献。

适用光纤   10μm/ 125μm SM光纤(ITU-T G.652), 50μm/ 125μm GI光纤

光连接器   用户可交换的FC, SC, ST, DIN, LC

测试波长范围   600nm ～ 1750nm

波长精度  1   ±20pm (1520nm ～ 1620nm, 分解能: 0.03 to 0.2nm)  2,

±100pm (1520nm ～ 1620nm, 分解能: 0.5, 1.0nm)  2

波长分辨率   0.03, 0.05, 0.07, 0.1, 0.2, 0.5, 1.0nm (RBW: 3dB通过带宽)

输入光功率   +23dBm (光ATT: On)

动态范围   1   高动态范围: 60dB (距离峰值波长0.4nm的地方)

普通动态范围: 58dB (距离峰值波长0.4nm的地方)

[分辨率: 0.05nm, 1550nm, 光Att: Off, 20 ～ 30℃]

扫描   波长扫描宽度: 0.2nm to 1200nm, 0nm

扫描速度: ≦0.2sec. (span 5nm),

[分辨率: 0.1nm, VBW=10kHz, 普通动态范围模式, 中心波长 1550nm, 从扫描开始到结束, 无光输入, 采样点: ?501]

尺寸?重量   426 (W) x 177 (H) x 350 (D) mm (不包括保护装置), ≦15.0kg (不含选件)

1: 使用SM光纤(ITU-T G.652)、开机预热2小时后
（预热中，进行Span100nm以下、VBW=10kHz以上的重复扫描）
2: 内置波长校正用光源选件、实施波长校正Wl cal (ref)后、温度一定时
